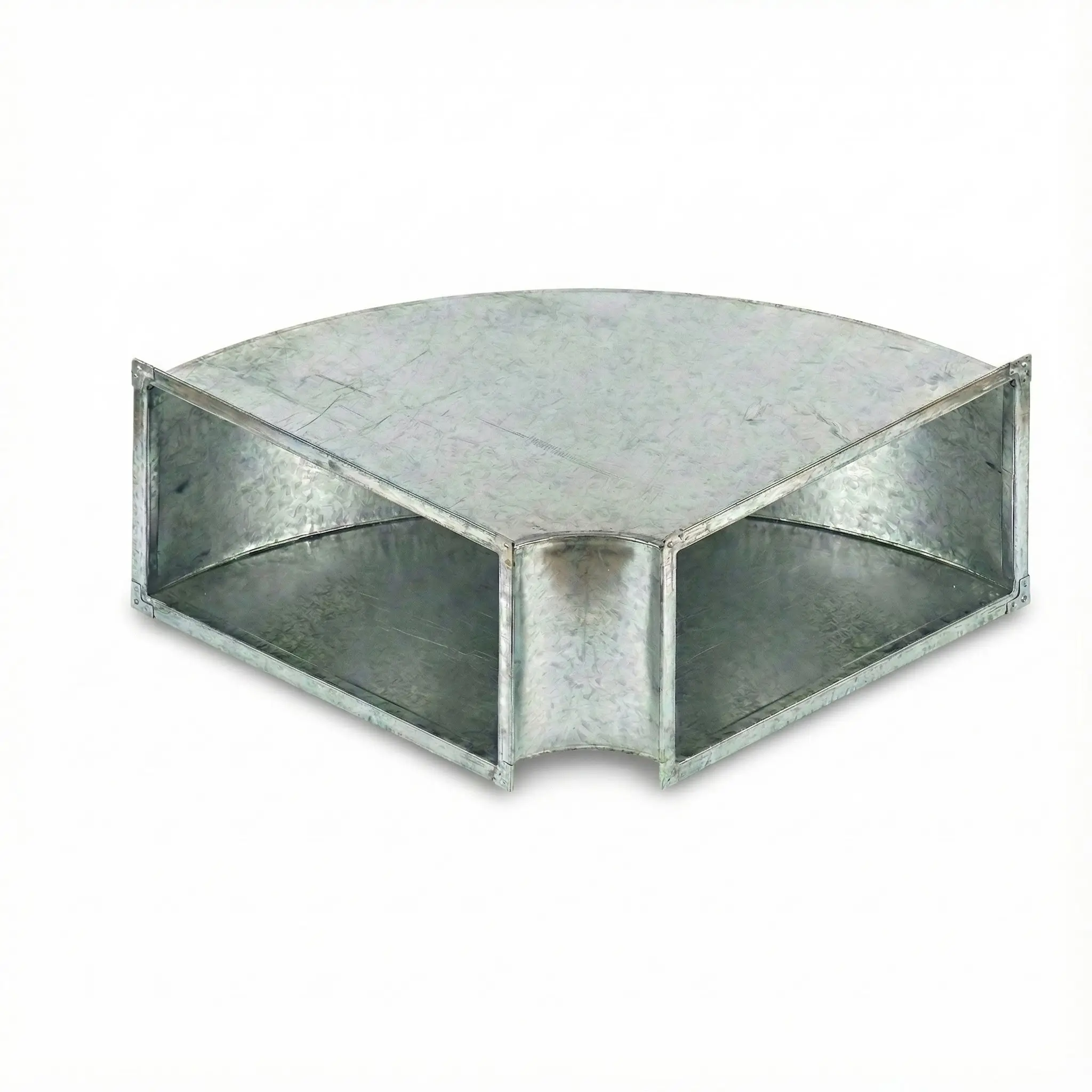

Отвод прямоугольного сечения (радиус)
Прямоугольный отвод (радиус)
Прямоугольный отвод радиусного типа предназначен для изменения направления движения воздушного потока в системах общеобменной вентиляции и кондиционирования. Изделие применяется в магистральных участках вентиляционных сетей, где предъявляются повышенные требования к аэродинамике и уровню шума.
Отводы изготавливаются из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от размеров сечения и требований проекта и может составлять 0,5; 0,7; 0,9 или 1,0 мм. Конструкция включает две боковые стенки, наружную сторону и внутреннюю шейку, выполненную с плавным радиусом. На торцах устанавливаются фланцы для болтового соединения с прямыми участками воздуховода.
Стандартные углы поворота составляют от 15° до 90°. Изготовление возможно по индивидуальным параметрам с учётом проектного радиуса и габаритов сечения (A×B).
Исполнение «радиус» означает, что внутренняя сторона отвода выполнена с плавной криволинейной геометрией. Такое решение снижает аэродинамическое сопротивление, уменьшает турбулентность потока и обеспечивает более равномерное распределение скорости воздуха по сечению канала по сравнению с исполнением «уголком».
Завод гарантирует соблюдение фактической толщины металла без использования минусовых допусков, что обеспечивает расчётную жёсткость изделия и стабильность формы при эксплуатации.
