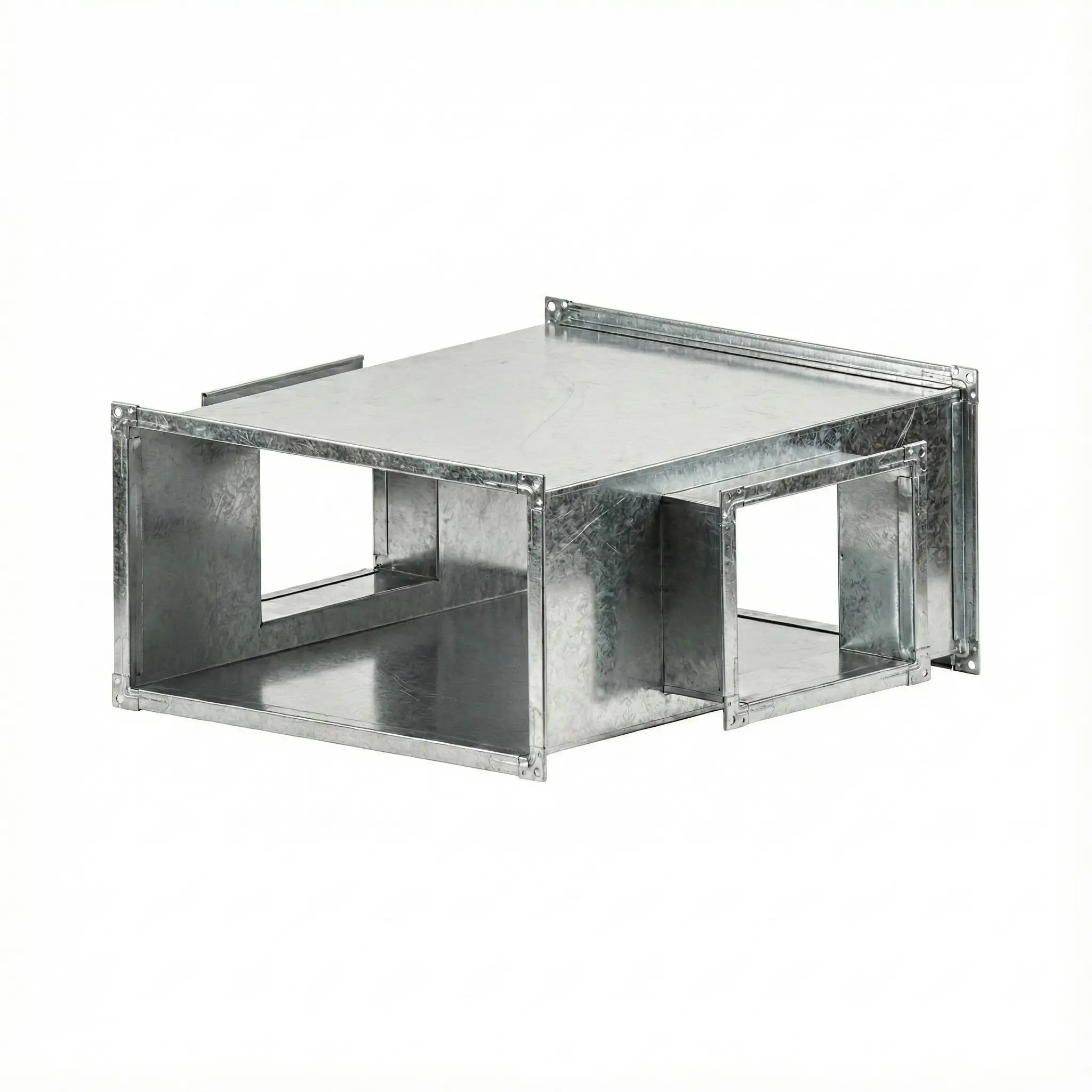

Крестовина прямоугольного сечения с прямоугольными врезками
Крестовина прямоугольного сечения с прямоугольными врезками
Крестовина прямоугольного сечения предназначена для организации пересечения и разветвления вентиляционных магистралей в системах общеобменной вентиляции и кондиционирования. Изделие применяется в узлах, где требуется соединить два взаимно пересекающихся направления воздуховодов.

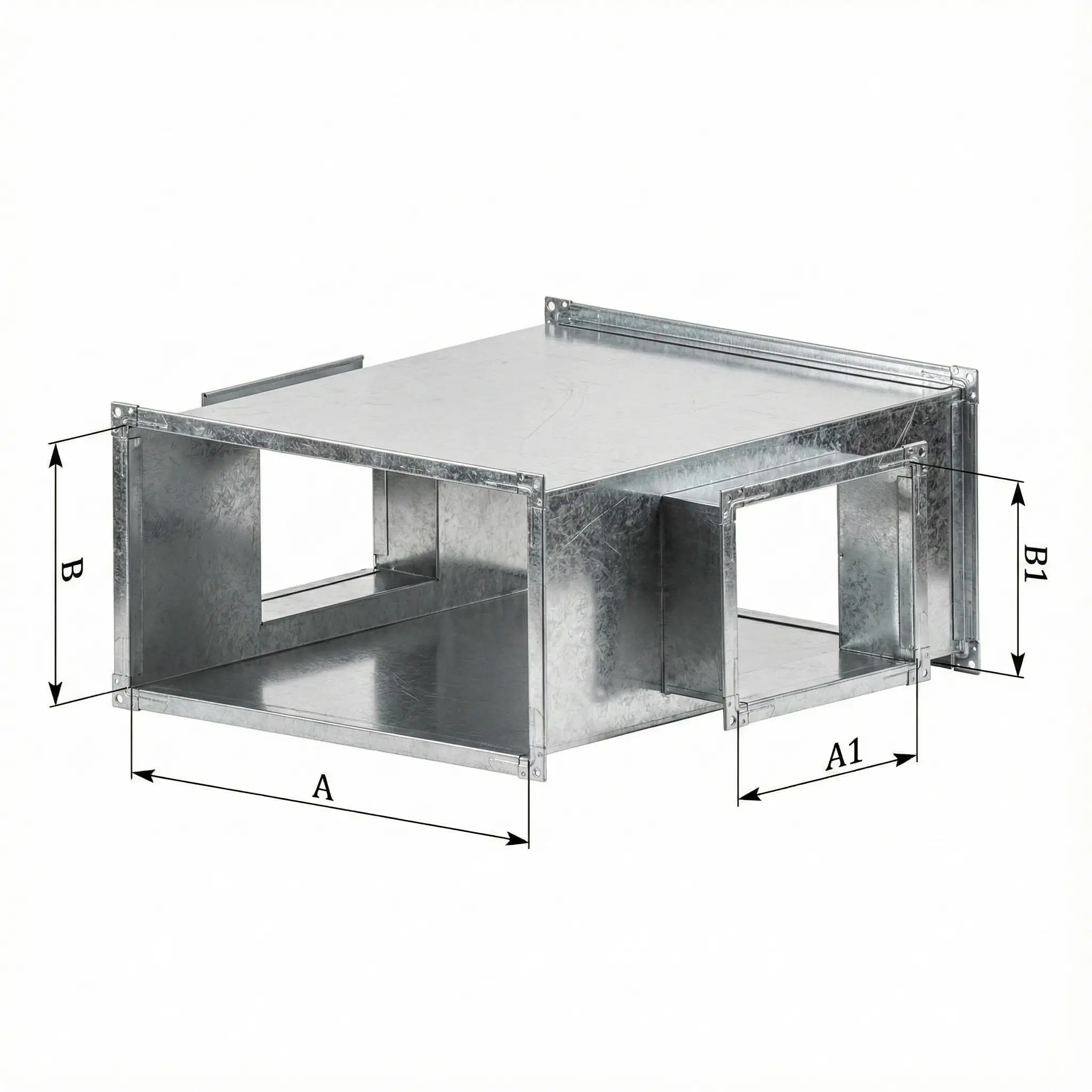

Конструктивно крестовина представляет собой основной прямоугольный участок, по сторонам которого выполнены две врезки. Таким образом формируются четыре выходных патрубка, обеспечивающих подключение прямых участков или фасонных изделий. В данной модификации корпус и обе врезки имеют прямоугольное сечение, что обеспечивает корректную стыковку с воздуховодами аналогичной геометрии (A×B).
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла определяется проектной документацией и может составлять 0,5; 0,7; 0,9 или 1,0 мм в зависимости от размеров сечения и рабочих параметров системы.
На торцах устанавливаются фланцы для болтового соединения с прямыми участками. Завод «ВентСистемс» применяет монтажную шину соответствующего типоразмера (№20 или №30), обеспечивающую стабильную геометрию соединений и необходимую жёсткость конструкции.
Завод гарантирует соблюдение фактической толщины металла без использования минусовых допусков, что обеспечивает расчётную прочность изделия и соответствие требованиям проектного и технического надзора.
