Крестовина прямоугольного сечения с круглыми врезками
Крестовина прямоугольного сечения с круглыми врезками
Крестовина прямоугольного сечения с круглыми врезками предназначена для организации пересечения и разветвления вентиляционных магистралей, в которых требуется подключение круглых воздуховодов к прямоугольной сети. Изделие применяется в системах общеобменной вентиляции и кондиционирования при сложной трассировке инженерных коммуникаций.

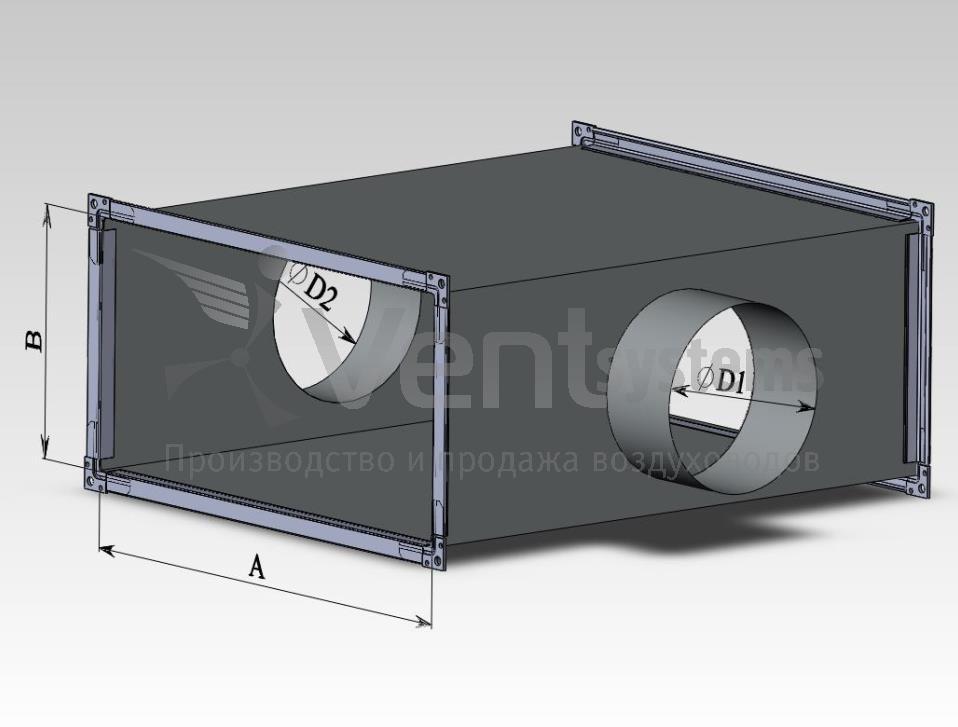

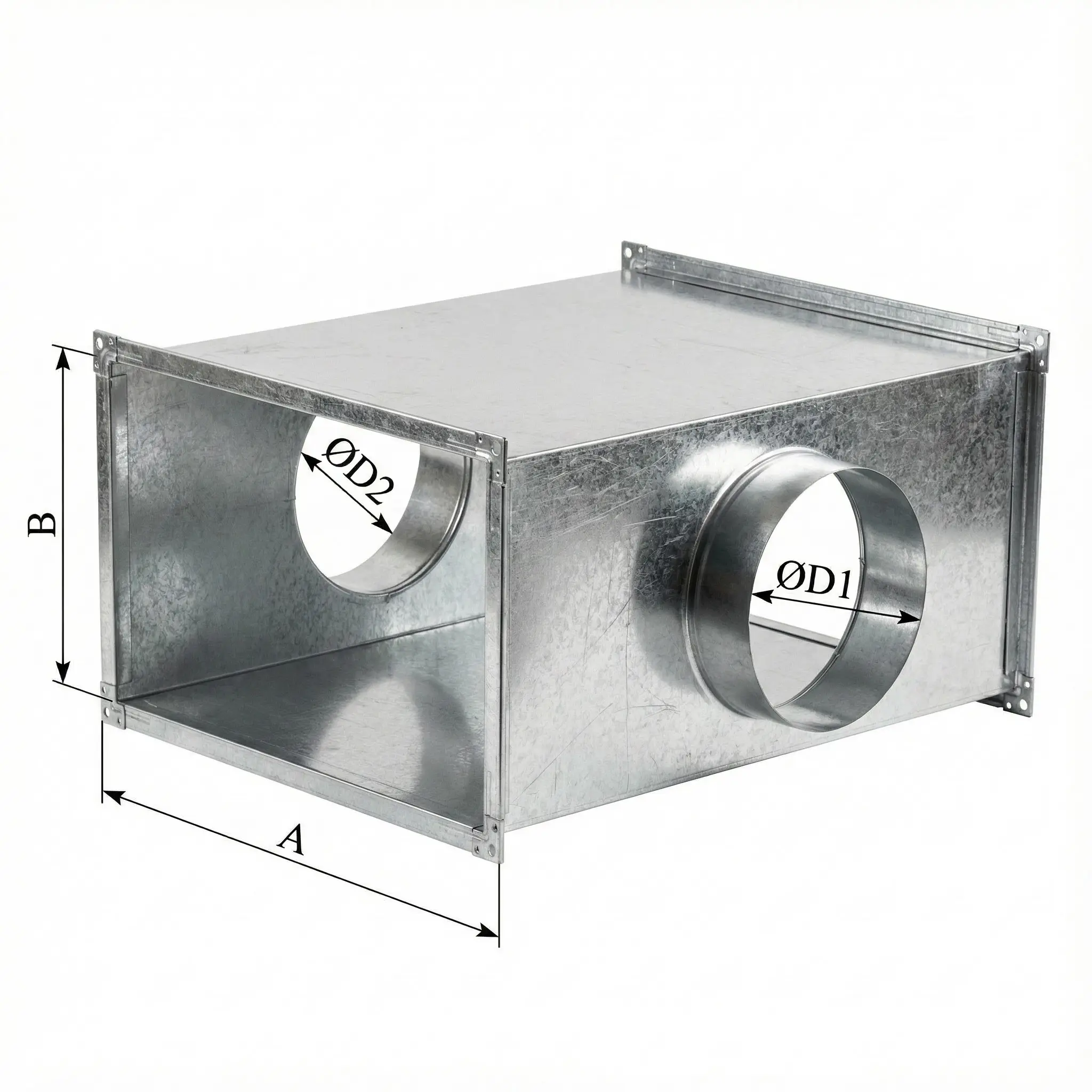

Конструктивно крестовина представляет собой основной прямоугольный участок, по сторонам которого выполнены две круглые врезки. В результате формируются четыре выходных патрубка: два прямоугольных и два круглых. Такая конфигурация позволяет объединить каналы различного сечения без применения дополнительных переходов.
Врезки могут располагаться перпендикулярно основной оси либо под проектным углом. Смещение относительно центра корпуса выполняется по рабочим чертежам заказчика.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от размеров сечения и параметров системы и может составлять 0,5; 0,7; 0,9 или 1,0 мм.
На торцах прямоугольной части устанавливаются фланцы для болтового соединения с воздуховодами. При производстве применяется монтажная шина №20 или №30 в зависимости от периметра сечения, что обеспечивает жёсткость соединений и стабильную геометрию узла.
Завод «ВентСистемс» гарантирует соблюдение фактической толщины металла без использования минусовых допусков, что обеспечивает расчётную прочность изделия и соответствие требованиям проектного и технического надзора.
